SKD11 tấm/tròn là dòng thép dụng cụ làm việc nguội được sử dụng phổ biến trong ngành khuôn mẫu, cơ khí chính xác và chế tạo chi tiết chịu mài mòn. Nhờ hàm lượng carbon và chromium cao, thép SKD11 có khả năng đạt độ cứng lớn sau nhiệt luyện, duy trì kích thước tương đối ổn định và chịu áp lực tốt trong quá trình làm việc.

Trên thị trường, thép SKD11 thường được cung cấp dưới hai dạng chính là thép tấm SKD11 và thép tròn SKD11. Mỗi hình dạng phù hợp với một nhóm chi tiết khác nhau như khuôn dập, chày cối, dao cắt, trục, con lăn, bạc dẫn hướng hoặc linh kiện máy chịu ma sát cao.

Thép SKD11 là gì?

SKD11 là mác thép dụng cụ hợp kim theo hệ tiêu chuẩn JIS của Nhật Bản, thuộc nhóm thép khuôn làm việc nguội. Mác thép này thường được đối chiếu với AISI D2 của Mỹ và 1.2379/X153CrMoV12 của châu Âu. Daido Steel cũng xếp SKD11, D2 và 1.2379 vào nhóm thép khuôn nguội đa dụng tương đương.

SKD11 phù hợp với các loại dụng cụ làm việc ở nhiệt độ không quá cao nhưng thường xuyên chịu:

  • Ma sát và mài mòn.
  • Áp lực nén lớn.
  • Va đập ở mức vừa phải.
  • Yêu cầu giữ kích thước sau nhiệt luyện.
  • Chu kỳ sản xuất lặp lại với số lượng lớn.

Nhờ những đặc tính này, SKD11 trở thành một trong những lựa chọn quen thuộc trong sản xuất khuôn dập nguội, dao công nghiệp và chi tiết máy có yêu cầu cao về độ cứng bề mặt.

Thành phần hóa học của thép SKD11

Theo dữ liệu của Proterial về mác thép JIS SKD11, thành phần hóa học tham khảo gồm:

Nguyên tố

Hàm lượng tham khảo

Carbon – C

1,40–1,60%

Silicon – Si

Tối đa 0,40%

Mangan – Mn

Tối đa 0,60%

Chromium – Cr

11,00–13,00%

Molybdenum – Mo

0,80–1,20%

Vanadium – V

0,20–0,50%

Hàm lượng carbon và chromium cao tạo nền tảng cho khả năng đạt độ cứng lớn và chống mài mòn. Molybdenum và vanadium hỗ trợ cải thiện độ thấm tôi, độ bền của tổ chức vật liệu và khả năng làm việc của dụng cụ sau nhiệt luyện. Thành phần thực tế có thể thay đổi trong giới hạn tiêu chuẩn hoặc theo quy cách của từng nhà sản xuất.

Đặc tính nổi bật của SKD11 tấm/tròn

Khả năng chống mài mòn tốt

Thép SKD11 chứa lượng lớn nguyên tố tạo carbide, đặc biệt là carbon và chromium. Sau khi được nhiệt luyện đúng quy trình, vật liệu có thể làm việc hiệu quả trong môi trường thường xuyên xảy ra ma sát, cắt, ép hoặc trượt.

Đây là lý do SKD11 thường được sử dụng cho dao cắt, khuôn đột dập, con lăn, chày cối và các chi tiết cần duy trì kích thước trong thời gian dài.

Độ cứng cao sau nhiệt luyện

Proterial công bố mác SLD tương ứng SKD11 có thể đạt độ cứng sau tôi từ 58 HRC trở lên. Độ cứng thực tế phụ thuộc vào nhiệt độ tôi, nhiệt độ ram, thời gian giữ nhiệt, kích thước sản phẩm và yêu cầu làm việc của chi tiết.

Không nên chỉ đặt mục tiêu đạt độ cứng cao nhất. Chi tiết chịu va đập hoặc có góc cạnh phức tạp cần cân đối giữa độ cứng, độ dai và nguy cơ nứt vỡ.

Chịu nén và giữ kích thước tốt

Dữ liệu kỹ thuật của Böhler đối với thép D2/1.2379 cho thấy vật liệu có sự kết hợp giữa khả năng chống mài mòn, chịu nén và ổn định kích thước trong quá trình nhiệt luyện. Đây là nhóm tính chất quan trọng đối với khuôn dập chính xác và chi tiết có dung sai nhỏ.

Khả năng gia công trong trạng thái ủ

SKD11 thường được giao ở trạng thái ủ mềm để thuận tiện cho các công đoạn cưa, phay, tiện, khoan hoặc mài sơ bộ. Mác D2/1.2379 tương đương của Böhler có độ cứng giao hàng ở trạng thái ủ tối đa khoảng 250 HB.

Sau khi gia công gần hoàn thiện, sản phẩm mới được nhiệt luyện và mài tinh để đạt độ cứng, kích thước và độ nhẵn bề mặt yêu cầu.

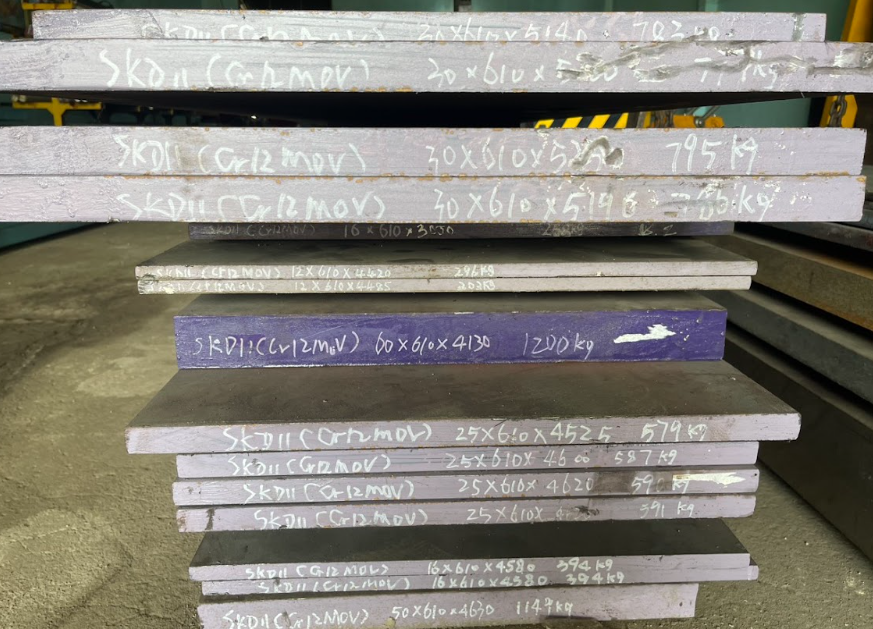

SKD11 tấm là gì?

SKD11 tấm là thép SKD11 được sản xuất hoặc gia công dưới dạng tấm phẳng, thường có chiều dày, chiều rộng và chiều dài đa dạng. Thép tấm phù hợp với những chi tiết có tiết diện vuông, chữ nhật hoặc bề mặt phẳng.

Ứng dụng của thép tấm SKD11

  • Khuôn dập nguội.
  • Tấm khuôn trên và khuôn dưới.
  • Khuôn đột lỗ.
  • Khuôn cắt biên.
  • Cối dập và chày dập.
  • Dao xén tôn, dao cắt giấy, dao cắt nhựa.
  • Dưỡng kiểm và đồ gá cơ khí.
  • Tấm chịu mài mòn.
  • Chi tiết máy có hình dạng chữ nhật.
  • Khuôn ép và khuôn tạo hình nguội.

SKD11 tấm giúp giảm lượng vật liệu phải bóc khi gia công các chi tiết dạng phẳng. Khách hàng có thể lựa chọn tấm nguyên khổ hoặc đặt cắt theo kích thước bản vẽ nhằm tiết kiệm thời gian và chi phí sản xuất.

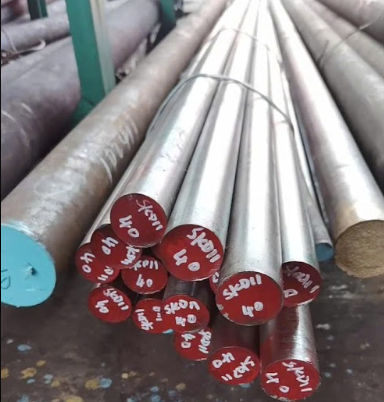

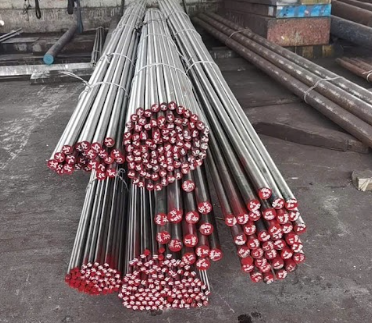

SKD11 tròn là gì?

SKD11 tròn hay thép tròn đặc SKD11 là vật liệu có tiết diện hình tròn, được cung cấp theo đường kính và chiều dài yêu cầu. Dạng tròn phù hợp với các chi tiết gia công chủ yếu bằng phương pháp tiện, mài tròn hoặc gia công trên máy CNC.

Ứng dụng của thép tròn SKD11

  • Chày đột và chốt khuôn.
  • Trục chịu mài mòn.
  • Con lăn tạo hình.
  • Bạc và ống lót.
  • Dao cắt dạng tròn.
  • Chi tiết máy quay.
  • Dưỡng đo và dụng cụ kiểm tra.
  • Lõi khuôn.
  • Chi tiết ép nguội.
  • Phụ tùng máy yêu cầu độ cứng cao.

Lựa chọn phôi tròn có đường kính gần với kích thước thành phẩm sẽ giúp giảm lượng dư gia công, rút ngắn thời gian tiện và hạn chế hao hụt vật liệu.

So sánh SKD11 tấm và SKD11 tròn

Tiêu chí

SKD11 tấm

SKD11 tròn

Hình dạng

Tấm phẳng, vuông hoặc chữ nhật

Thanh tròn đặc

Phương pháp gia công chính

Phay, cắt, mài phẳng, EDM

Tiện, mài tròn, khoan, CNC

Ứng dụng phù hợp

Tấm khuôn, cối, dao thẳng, đồ gá

Chày, trục, bạc, con lăn, chốt

Khả năng tiết kiệm vật liệu

Tốt với chi tiết dạng phẳng

Tốt với chi tiết dạng trụ

Cách lựa chọn

Theo dày × rộng × dài

Theo đường kính × chiều dài

Về bản chất vật liệu, SKD11 tấm và SKD11 tròn có thể được sản xuất theo cùng yêu cầu thành phần và cơ tính. Sự khác biệt chủ yếu nằm ở hình dạng phôi, phương pháp sản xuất, hướng thớ vật liệu và mục đích gia công.

Ứng dụng phổ biến của thép SKD11

Sản xuất khuôn dập nguội

SKD11 được sử dụng cho khuôn đột, khuôn cắt, khuôn uốn và khuôn tạo hình kim loại nguội. Vật liệu phù hợp với những khuôn yêu cầu chống mài mòn và chịu áp lực nén trong quá trình sản xuất liên tục.

Chế tạo dao công nghiệp

Các loại dao cắt tôn, dao xén, dao cắt giấy, dao cắt nhựa và dao dùng trong thiết bị đóng gói có thể sử dụng SKD11 khi cần mép cắt cứng và tuổi thọ làm việc cao. Böhler liệt kê D2/1.2379 trong nhiều ứng dụng như dao máy, dập, đột, cán ren và các chi tiết chịu mài mòn.

Chế tạo chày, cối và linh kiện khuôn

Chày và cối thường xuyên chịu lực nén, ma sát và tải trọng lặp lại. SKD11 giúp bề mặt làm việc duy trì độ cứng, hạn chế mòn nhanh và nâng cao độ ổn định của sản phẩm dập.

Sản xuất chi tiết máy chịu mài mòn

Ngoài khuôn mẫu, SKD11 còn được sử dụng cho trục, bạc, con lăn, thanh dẫn hướng, dưỡng kiểm và nhiều chi tiết cơ khí đặc biệt.

Nhiệt luyện thép SKD11

Nhiệt luyện là công đoạn quyết định lớn đến hiệu quả sử dụng của SKD11. Quy trình cần được thiết lập theo kích thước, hình dạng, độ cứng yêu cầu và điều kiện làm việc thực tế.

Đối với vật liệu D2/1.2379 tương đương, Böhler đưa ra các thông số tham khảo như:

  • Ủ mềm trong khoảng 800–850°C.
  • Khử ứng suất trong khoảng 650–700°C.
  • Tôi trong khoảng 1.030–1.070°C.
  • Có thể làm nguội bằng dầu, khí, không khí hoặc môi trường phù hợp.
  • Ram phải được lựa chọn theo độ cứng làm việc và biểu đồ nhiệt luyện.

Proterial đưa ra nhiệt độ tôi tham khảo khoảng 1.030°C và các chế độ ram thấp hoặc ram cao tùy mục tiêu sử dụng. Các thông số này chỉ mang tính tham khảo; quy trình chính thức cần tuân theo chứng chỉ vật liệu và hướng dẫn của nhà sản xuất cụ thể.

Lưu ý khi nhiệt luyện

  • Bo góc các vị trí sắc nhọn để giảm tập trung ứng suất.
  • Gia công thô trước khi nhiệt luyện.
  • Khử ứng suất đối với chi tiết đã bóc vật liệu nhiều.
  • Chừa lượng dư phù hợp cho công đoạn mài sau nhiệt luyện.
  • Kiểm soát tốc độ gia nhiệt và làm nguội.
  • Không chọn độ cứng chỉ dựa trên giá trị lớn nhất.
  • Nên sử dụng lò chân không đối với chi tiết chính xác hoặc có yêu cầu bề mặt cao.

Lưu ý khi gia công thép SKD11

SKD11 có khả năng gia công ở trạng thái ủ nhưng độ khó cao hơn nhiều loại thép carbon thông thường. Để hạn chế biến dạng, nứt và giảm tuổi thọ dao cụ, quá trình gia công cần lưu ý:

  • Sử dụng dao cắt có độ cứng và khả năng chịu nhiệt phù hợp.
  • Chọn tốc độ cắt, lượng chạy dao hợp lý.
  • Tránh tạo góc trong quá sắc.
  • Chia đều lượng vật liệu bóc trên các bề mặt.
  • Khử ứng suất sau công đoạn gia công thô nếu cần.
  • Không để bề mặt cháy khi mài.
  • Sau cắt dây EDM nên xử lý lớp ảnh hưởng nhiệt theo yêu cầu kỹ thuật.
  • Kiểm tra kích thước sau nhiệt luyện trước khi mài hoàn thiện.

Cách lựa chọn SKD11 tấm/tròn phù hợp

Khi đặt mua thép SKD11, doanh nghiệp nên cung cấp đầy đủ các thông tin sau:

Hình dạng phôi

Chọn SKD11 tấm cho chi tiết dạng phẳng, khuôn hoặc dao thẳng. Chọn SKD11 tròn cho chày, trục, bạc, chốt và con lăn.

Kích thước thành phẩm

Nên xác định kích thước hoàn thiện, lượng dư gia công và lượng dư mài trước khi chọn quy cách phôi.

Độ cứng yêu cầu

Độ cứng cần được lựa chọn dựa trên môi trường làm việc, vật liệu gia công, tải trọng và mức độ va đập. Độ cứng quá cao có thể làm tăng nguy cơ mẻ hoặc nứt ở một số kết cấu.

Yêu cầu chứng từ

Với sản phẩm khuôn mẫu hoặc linh kiện quan trọng, nên yêu cầu:

  • Chứng chỉ chất lượng vật liệu.
  • Chứng nhận xuất xứ khi cần.
  • Thông tin mẻ luyện.
  • Kết quả kiểm tra thành phần.
  • Trạng thái giao hàng.
  • Độ cứng trước và sau nhiệt luyện.

Dịch vụ gia công

Lựa chọn nhà cung cấp có khả năng cưa cắt, phay sáu mặt, mài phẳng hoặc gia công theo bản vẽ giúp rút ngắn tiến độ và giảm lượng vật liệu tồn dư.

Giá thép SKD11 tấm/tròn

Giá thép SKD11 không cố định mà phụ thuộc vào:

  • Xuất xứ và thương hiệu sản xuất.
  • Hình dạng tấm hoặc tròn.
  • Chiều dày, đường kính và kích thước.
  • Trọng lượng đơn hàng.
  • Trạng thái bề mặt.
  • Yêu cầu cắt lẻ hoặc gia công.
  • Chứng chỉ đi kèm.
  • Biến động nguyên liệu và chi phí nhập khẩu.

Để nhận báo giá chính xác, khách hàng nên gửi quy cách theo mẫu:

Tên vật liệu – hình dạng – kích thước – số lượng – yêu cầu gia công – địa điểm giao hàng.

Ví dụ: SKD11 tấm 30 × 300 × 500 mm, số lượng 2 tấm, yêu cầu phay sáu mặt hoặc SKD11 tròn Ø50 × 1.000 mm, số lượng 5 cây.

Vì sao nên sử dụng thép SKD11 đúng tiêu chuẩn?

Lựa chọn SKD11 có nguồn gốc và chứng từ rõ ràng giúp doanh nghiệp:

  • Ổn định chất lượng khuôn và chi tiết.
  • Kiểm soát tốt độ cứng sau nhiệt luyện.
  • Giảm nguy cơ nứt, mẻ hoặc biến dạng.
  • Nâng cao tuổi thọ dụng cụ.
  • Hạn chế thời gian dừng máy.
  • Tối ưu chi phí bảo trì và thay thế.
  • Đảm bảo tiến độ sản xuất hàng loạt.

Không nên chỉ lựa chọn vật liệu dựa vào giá thấp. Chất lượng luyện kim, độ đồng đều tổ chức và quy trình nhiệt luyện đều ảnh hưởng trực tiếp đến tuổi thọ thực tế của sản phẩm.

Câu hỏi thường gặp về SKD11 tấm/tròn

SKD11 có phải là D2 không?

SKD11 thường được đối chiếu với AISI D2 và DIN/EN 1.2379 do có thành phần và nhóm ứng dụng gần nhau. Tuy nhiên, khi sản xuất chi tiết quan trọng, cần kiểm tra tiêu chuẩn, chứng chỉ và giới hạn thành phần cụ thể thay vì mặc định mọi vật liệu đều hoàn toàn giống nhau.

SKD11 có cần nhiệt luyện không?

Có. SKD11 thường được cung cấp ở trạng thái ủ mềm để gia công. Muốn đạt độ cứng và khả năng chống mài mòn phục vụ khuôn hoặc dao cắt, sản phẩm cần được tôi và ram theo quy trình phù hợp.

Nên chọn SKD11 tấm hay SKD11 tròn?

SKD11 tấm phù hợp với khuôn, dao thẳng và chi tiết dạng hộp. SKD11 tròn phù hợp với chày, trục, bạc, chốt và chi tiết dạng trụ.

SKD11 có dễ hàn không?

SKD11 là thép dụng cụ có hàm lượng carbon và hợp kim cao nên việc hàn cần được kiểm soát chặt chẽ. Chi tiết thường phải gia nhiệt trước, sử dụng vật liệu hàn phù hợp và xử lý nhiệt sau hàn để hạn chế nứt.

SKD11 có chống gỉ hoàn toàn không?

Không. Dù chứa hàm lượng chromium cao, SKD11 không nên được xem là thép không gỉ. Vật liệu vẫn có thể oxy hóa trong môi trường ẩm, hóa chất hoặc bảo quản không đúng cách. Bề mặt cần được vệ sinh, phủ dầu chống gỉ và lưu kho tại nơi khô ráo.

Xem thêm có thể bạn quan tâm:

SKD11 tấm/tròn là lựa chọn phù hợp cho khuôn dập nguội, dao công nghiệp, chày cối và các chi tiết máy yêu cầu độ cứng cùng khả năng chống mài mòn cao. Việc lựa chọn đúng hình dạng phôi, quy cách, xuất xứ và quy trình nhiệt luyện sẽ giúp kéo dài tuổi thọ dụng cụ, nâng cao độ ổn định sản xuất và tối ưu tổng chi phí vận hành.

Khách hàng cần mua thép tấm SKD11, thép tròn SKD11, cắt theo kích thước hoặc gia công theo bản vẽ nên cung cấp đầy đủ quy cách và yêu cầu kỹ thuật để được tư vấn vật liệu phù hợp, báo giá nhanh và hạn chế hao hụt trong quá trình sản xuất.

Liên hệ ASACO VINA để được tư vấn thép phù hợp

TRỤ SỞ CHÍNH ASACO VINA

897/12 Đường ĐT 743A, Khu Phố Ngãi Thắng, Phường Đông Hòa, Thành Phố HCM, Việt Nam

Điện thoại: 0937 976 686

Email: asacovina@gmail.com

Hoặc điền form chúng tôi sẽ liên hệ ngay sau khi nhận được thông tin từ quý khách.

    Thẻ: , ,
